1. Измерение плёнок при автоматической расстановке технических меток

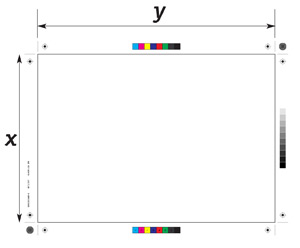

Когда все стандартные метки (шкалы, приводные кресты и обрезные метки) ставятся программой автоматически и расстояние от обрезного формата с каждой стороны лежит в пределах 10-17 мм, в этом случае измерение плёнок производится по обрезным меткам.
2. Измерение плёнок при ручной расстановке технических меток

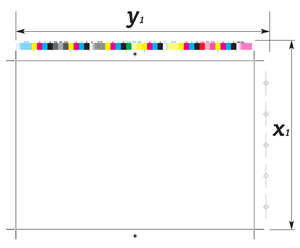

Если вы самостоятельно ставите шкалы, приводные кресты, обрезные метки, то измерение пленок производится от внешних границ этих элементов до противоположных обрезных меток. Измерение возможно и от внешних границ до крайних элементов, расположенных с противоположных сторон, либо по внешним границам элементов, расположенных с противоположных сторон.
В файлах вёрстки формат документа должен быть задан равным обрезному формату. В PDF- и PS- файлах все метки должны быть расположены в пределах 10-17 мм от обрезного формата с каждой стороны. Если формат документа больше обрезного формата (для вёрстки) или PDF и PS- файлах превышает 17 мм с каждой стороны, измерения производятся по заданному формату документа.
примеры расстановки меток из распространённых издательских программ
|
