Вывод офсетных CTP-форм

» CtP-формы

С приходом СtP-технологии этап изготовления печатных форм перешел в стадию допечатной подготовки. Вывод CtP-форм - новая услуга для типографий, работающих на рынке коммерческой печати. Печатные CtP-формы применяются для ролевой и листовой офсетной печати (на бумаге). Мы предлагаем изготовление офсетных CtP-форм различных форматов в диапазоне от 229x305 мм до 838x1143 мм.

Использование CtP-технологии по сравнению с традиционной имеет значительные преимущества:

  1. Повышается качество и точность воспроизведения изображения на формах за счет исключения копировальных процессов.
  2. Сокращается время на формные процессы и приладочные работы, повышается производительность труда.
  3. Минимизируются технические отходы бумаги и расход краски благодаря высокой точности совмещения красок, снижается себестоимость готовой продукции.
  4. Уменьшается риск возникновения ошибок за счет автоматизации большинства рабочих процессов.

» Цены на вывод CTP форм

Стоимость вывода форм высокой тиражестойкости из PDF файлов 10$ за кв м. по курсу ЦБ РФ на день оплаты или 9,5$ за кв.м. при авансовой системе взаиморасчетов. Для получения цены за форму, нужно умножить цену за кв.м. на размер формы в кв.м. Например, цена формы 459*525 мм на условиях предоплаты составляет: 9,5$/кв.м.*0,459м*0,525м=2,29$

Ниже расчет стоимости типовых размеров форм:

Размер, мм Толщина, мм Цена за форму, $
Постоплата Предоплата
335 485 0,15 $ 1,62 $ 1,54
400 510 0,15 $ 2,04 $ 1,94
459 525 0,15 $ 2,41 $ 2,29
550 650 0,30 $ 3,58 $ 3,40
600 730 0,30 $ 4,38 $ 4,16
605 745 0,30 $ 4,51 $ 4,28
615 724 0,30 $ 4,45 $ 4,23
790 1030 0,30 $ 8,14 $ 7,73

В стоимость форм входит одна бесплатная доставка по Москве или ближайшему Подмосковью в день.

Срок изготовления заказа на вывод CtP-форм 24 часа.

» Калькулятор стоимости вывода CtP-форм

Ширина, мм
Высота, мм
Число пластин

Постоплата

Стоимость одной пластины *
Общая стоимость *

Авансовая схема оплаты

Стоимость одной пластины *
Общая стоимость *
* по курсу ЦБ РФ с

» Файлы тестовой печати для профилирования печатного процесса.

» Алгоритм создания профиля для вывода CTP форм

Задача – с помощью профиля приблизить печать на печатной машине к стандарту ISO.
Порядок действий:

  1. Подготовить формы без применения профилей. Файлы можно скачать выше.
    Подготовить качественную бумагу для тестовой печати и качественные краски. Если мы печатаем на бумаге, не соответствующей стандарту ISO и некачественными красками, вероятно, не удастся достаточно близко приблизить печать к стандарту.
  2. Убедиться, что машина находится в нормальном техническом состоянии, правильно отрегулирована, готова к печати. Рекомендуем независимую оценку – вызвать печатника-инструктора из сервисной организации. Например, плохо натянутая офсетная резина или плохо перемытая машина, сведет на нет все труды.
  3. Отпечатать корректный тестовый тираж ориентируясь только на измерительные приборы. Лучше, чтобы это сделал тот же печатник-инструктора за один визит.
  4. Отдать образцы листов тестового тиража для измерения и создания профиля.
  5. Вывести те же тестовые формы, но уже с применением созданного профиля и сделать цветопробу для контроля.
  6. Произвести контрольную печать и сравнить результат с цветопробой. Контрольная печать должна быть с теми же плотностями, что и тестовый тираж.

» Параметры CtP-заказа

CTP-пластины и данные для их вывода описываются следующей группой параметров.


CTP пластина

Параметры CTP-пластин

Параметры пластин, остающиеся неизменными от заказа к заказу называются CTP-шаблоном и состоят из:

  • 1x - ширина пластины, [мм]
  • 1y - высота пластины, [мм]
  • 3 - величина клапана, [мм]
  • 4 - расстояние от края пластины до начала бумаги, [мм]
  • 5 - отступ от левого края пластины до левого края бумаги (указывается, если горизонтальное расположение бумаги относительно пластины не по центру), [мм]
  • 6 - расположение контрольной шкалы [внизу (со стороны клапана), вверху (с противоположной от клапана стороны)]

Параметры заказа на вывод CTP-пластин

Параметры заказа на вывод пластин задаются при оформлении каждого заказа и состоят из:

  • CTP-шаблон [из списков шаблонов клиента]
  • 2x - ширина бумаги [мм]
  • 2y - высота бумаги [мм]
  • спуск полос [готовый, требуется сделать]
  • схема спуска [из списка схем клиента] (схемы задаются в разделе "схема спуска")
  • линиатура [lpi]
  • black overprint [делать, не делать]
  • цвет [grayscale, color]
  • красочность [выбор CMYK + pantone]
  • количество комплектов пластин [шт]
  • количество копий комплектов [шт]
  • экранная спусковая проба для подтверждения [делать, не делать]
  • пластины направляются [клиенту, в типографию ИТАР-ТАСС]
  • спусковая проба [требуется, не требуется]
  • количество спусковых проб [шт]
  • подтверждение спусковых проб перед выводом пластин [требуется, не требуется]
  • примечание

» Проверка спусковых проб перед выводом

Неотъемлемой составной частью любого комплекса для вывода CTP-форм является широкоформатный принтер для распечатки спусковых проб (так называемых form-proof). Необходимость их проверки и утверждения до экспонирования пластин объясняется как невозможностью полноценной проверки выведенных форм перед печатью (их нельзя, как пленки, совместить и просмотреть на светостоле), так и существенно большей ценой перевывода в случае ошибок, в отличие от пленочной технологии.

Наше препресс-бюро, вместе с выводом CTP-форм, предлагает услугу по распечатке спусковых проб. В то же время, идя навстречу пожеланиям клиентов, мы внедрили и успешно используем метод удаленного утверждения "экранных" спусковых проб, применение которых особенно оправдано в случае передачи файлов на вывод через интернет. После готовности файлов "экранных" проб клиент получает их в свою ftp-директорию, т.е. ему не приходится ждать, пока наш принтер распечатает пробы, и курьер их доставит. Кроме того, "экранные" пробы, в отличие от "бумажных", бесплатны.

Важно понимать, что спусковая проба растрируется тем же РИПом (только на меньшее разрешение), который используется для вывода CTP-форм, что гарантирует их 100-процентное соответствие друг другу. Таким образом, исключаются даже те, довольно редкие, ошибки, когда правильно настроенный Adobe Acrobat показывает одно, а на CTP-формах выводится нечто другое.

Если спуск полос делается в нашем препресс-бюро (согласно схеме, предоставленной заказчиком), то проверка спусковой пробы до вывода форм является обязательной. Строго говоря, следует считать, что без спуска полос выводятся только те работы клиента, которые подготовлены ровно в размер бумаги, со всеми необходимыми типографскими метками. "Подставить шкалу", "отцентровать (или как-то иначе разместить) изображение на бумаге" --- это уже спуск полос. Если заказчик отказывается проверить и утвердить спусковую пробу, то тем самым он разделяет ответственность за перевывод в случае неправильно сделанного спуска полос. Утверждение form-proof'ов также обязательно, если на вывод CTP передается верстка.

При передаче на вывод полностью собранных монтажей, в виде правильно подготовленных pdf (или postscript) файлов, заказчик может провести предварительную проверку по своим принтерным распечаткам. Однако мы рекомендуем проверять наши спусковые пробы, отрастрированные выводным РИПом и выведенные (в случае "бумажной" пробы) в масштабе 1:1 на цветном принтере.

Как "бумажная", так и "экранная" пробы имеют свои преимущества (кроме тех, о которых сказано выше). Из бумажного варианта может быть сфальцован и собран макет будущего изделия, например, многостраничной брошюры. На экране можно более точно отследить красочность, наличие оверпринтов и т.п.

При заказе "экранной" пробы необходимо учитывать тот факт, что ее формат --- растровый. Поэтому, чем выше качество (детальность), тем больше разрешение и размер передаваемых заказчику файлов. Формат файла пробы может быть согласован с каждым заказчиком индивидуально. Мы предлагаем два основных формата:

1. TIFF (или JPEG), цветовая модель CMYK, разрешение 150 dpi

Эти файлы могут быть открыты на любом компьютере, а просмотр цветовых каналов в Photoshop позволит определить красочность и наличие нежелательных оверпринтов. При необходимости заказчик может распечатать пробы. Недостаток --- все не-триадные цвета преобразуются в CMYK.

2. Creo VPS (Virtual Proofing System), разрешение 300 dpi

Для просмотра проб в этом формате заказчик загружает с нашего сайта и устанавливает на свой компьютер (PC или Mac) программу "Creo VPS 2". Ее преимущества --- небольшой размер файлов, удобный интерфейс, просмотр любых сепараций, в том числе пантонов (цвет и прозрачность сепараций можно изменять), проверка совмещения лица с оборотом, возможность проверки спуска полос, выполненного в нашем препресс-бюро (дополнительным слоем включается изображение отдельных страниц (обрезные и дообрезные габариты) и номеров полос). Недостаток --- предназначена только для экранного просмотра, изображение нельзя распечатать.

Ниже приведены некоторые полезные файлы:

» Цифровой допечатный комплекс CtP

CTP


Цифровой допечатный комплекс СTP включает:

  1. Устройство прямого термального экспонирования CTP-пластин CTP Kodak TrendSetter 400 III Quantum Thermal Platesetter
  2. Kodak Prinergy Evo TIFF Downloader (Indirect Configuration)
  3. Устройство прямого экспонирования CTP-пластин Creo TrendSetter 800 II Quantum
  4. Проявочный процессор для обработки CTP-пластин Glunz&Jensen Interplater 85 HD Thermal
  5. Устройство прямого экспонирования CTP-пластин Fujifilm Luxel V6 B2+
  6. Широкоформатный принтер для спусковых макетов Epson Stylus Pro 9600
  7. Программно-аппаратную систему управления Creo Prinergy Evo
  8. Денситометр для контроля форм FAG-116 VIPCAM

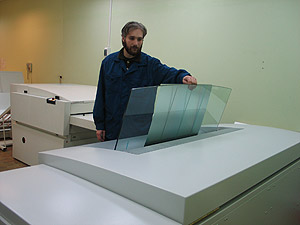

1. Устройство прямого термального экспонирования CTP-пластин CTP Kodak TrendSetter 400 III Quantum Thermal Platesetter (V Speed - 43 pph)

CTP


Устройство Kodak TrendSetter серии 400 предназначено для прямого термального экспонирования пластин до формата В1. Термическое экспонирование форм гарантирует четкие края растровой точки, что обеспечивается физикой самого процесса, и приводит к значительному повышению качества пластин.

Устройство Trendsetter (в переводе с англ. - "устанавливающий тенденцию") оснащено устойчивой к сбою индивидуального лазера и использующей динамическую автофокусировку термической головкой, разработки Creo, которая реализует уникальные возможности систем Quantum - температурную компенсацию, сверхжесткую точку SquareSpot, стохастику Staccato 20 и взаимозаменяемость пластин, выведенных на различных устройствах.

Основные технические характеристики:

Технология термальная
Конструкция внешний барабан, форма изгибается в том же направлении, что и на формном цилиндре печатной машины
Источник излучения многоканальный IR лазерный диод, 830 нм
Разрешение экспонирования/линиатура 1200 и 2400 dpi/ линиатура до 450 lpi
Повторяемость 5 микрон (2 последовательные пластины полного формата)
Производительность до 43 форм шириной 724 мм в час
Площадь экспонирования MAX 990 x 824 мм
Толщина формы 0,14-0,4 мм

Уникальные технологии устройства Quantum:

  • сверхжесткая квадратная точка SquareSpot
  • динамический автофокус
  • компенсация температурных искажений
  • возможность полноценного использования стохастических растров
  • возможность использования сверхвысоких линиатур

2. Устройство прямого экспонирования CTP-пластин Creo TrendSetter 800 II Quantum

Устройство Creo TrendSetter серии 800 предназначено для прямого экспонирования пластин до формата В1.

Основные технические характеристики:

Технология термальная
Конструкция внешний барабан, форма изгибается в том же направлении, что и на формном цилиндре печатной машины
Источник излучения многоканальный IR лазерный диод, 830 нм
Разрешение экспонирования/линиатура 1200 и 2400 dpi/ линиатура до 450 lpi
Повторяемость 5 микрон (2 последовательные пластины полного формата)
Производительность до 15 форм полного формата в час (2400 dpi)
Площадь экспонирования MAX 824 x 1143 мм
Толщина формы 0,15-0,4 мм

3. Проявочный процессор для обработки CTP-пластин Glunz&Jensen Interplater 85 HD Thermal

CTP


Основные технические характеристики:

Ширина материала 311-850 мм
Минимальная длина материала 330 мм
Толщина материала 0,15-0,4 мм

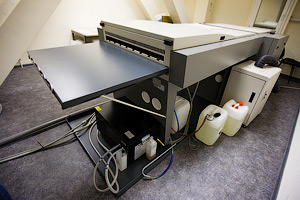

4. Устройство прямого экспонирования CTP-пластин Fujifilm Luxel V6 Semi B2+

CTP


Fujifilm Luxel V6 Semi формата B2+ (конфигурация полуавтомат) - система прямого экспонирования пластин. Основой системы Fujifilm Luxel V6 является технология лазерной записи на внутренней поверхности цилиндра. Формная пластина во время экспонирования неподвижна - это сильно упростило конструкцию CtP. Цилиндр из композитного материала обеспечивает беспрецедентную точность, виброустойчивость и надежность. Излучателем служит лазерный диод с длиной волны 405 нм. Запись производится на формные пластины Fujifilm Brillia LP-NV (или аналогичные других производителей) с фотополимерным светочувствительным слоем. Растворы для обработки пластин также производятся и поставляются Fujifilm.

Основные технические характеристики:

Технология ультра-фиолет
Конструкция внутренний барабан, форма неподвижна во время экспонирования
Источник излучения лазерный диод, 405 нм
Основное разрешение экспонирования/линиатура 2540 dpi/ линиатура до 175 lpi
Повторяемость 0,025 мм (4 последовательные пластины полного формата)
Производительность 24 формы формата B2 в час при разрешении 2400 dpi
Форматы пластин MAX 765 x 686 мм
MIN 300 x 300 мм
Площадь экспонирования MAX 761 x 682 мм
MIN 294 x 294 мм
Толщина формы 0,15-0,3 мм

5. Программно-аппаратная система управления Creo Prinergy Evo.

Комплексная автоматизированная система управления рабочими потоками Creo Prinergy Evo Refine + Output System осуществляет управление всеми процессами обработки информации и вывода форм.

Программное обеспечение включает:

  1. программу спуска полос с учетом порядка фальцовки, форматов печатного листа и издания Creo Preps Plus
  2. опцию работы с цветопробными системами и устройствами спусковых макетов для систем Prinergy EvoCreo Prinergy Evo Lo-Res Proofing
  3. программный модуль автоматического пакетного треппинга PDF-страниц в процессе Refine (нормализации) Creo Prinergy Evo Batch Trapping JTP
  4. интерфейс для подключения CTP к RIP Prinergy Evo Creo Prinergy Evo 8-Up CTP DCK

Основные поддерживаемые входные форматы системы Prinergy Evo:

  1. PDF 1.2, 1.3, 1.4 (встроенный Flattener), 1.5 из Acrobat 3, 4, 5, 6
  2. PDF/X 1a: 2000, PDF/X-3
  3. PostScript Level 2, 3, EPS, DCS 1, 2
  4. JDF, PJTF

6. Денситометр для контроля форм FAG-116 VIPCAM.

CTP


Денситометр осуществляет точный анализ геометрических размеров растровой точки, измерение регулярных (AM) и стохастических (FM) растров; отображает на дисплее линиатуру и площадь растровой точки.

Основные технические характеристики:

Измеряемая линиатура 65 380 lpi
Абсолютная погрешность +/- 1%
Повторяемость измерений +/- 0,5%
